spannwelle
Anlass
Für eine komplette Prospektserie wurden 3D Visualisierungen statt Fotos der
Spannwellen angefertigt.
So konnten auch während des Layout des Prospektes noch schnell angepaßte Perspektiven bereitgestellt werden.
Besonderheit

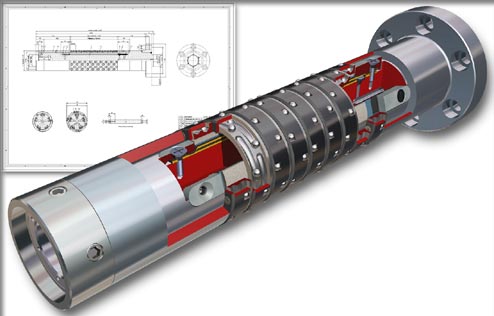

Die 3D Modelle eignen sich besonders gut für Aufrisszeichnungen.
Die Liniendarstellung im kleinen Bild ist nicht etwa ein CAD-Modell, sondern einfach eine andere Darstellungsart des erstellten 3D Modells.

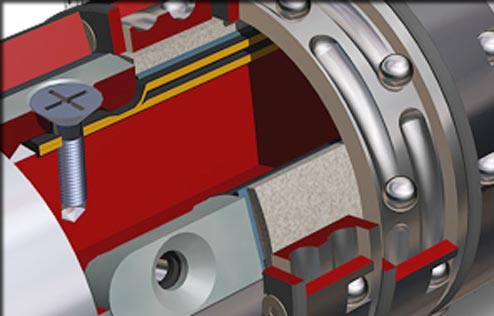

Die linke Grafik zeigt einen Ausschnitt aus der Gesamtdarstellung des oberen Bildes.
